產品介紹：

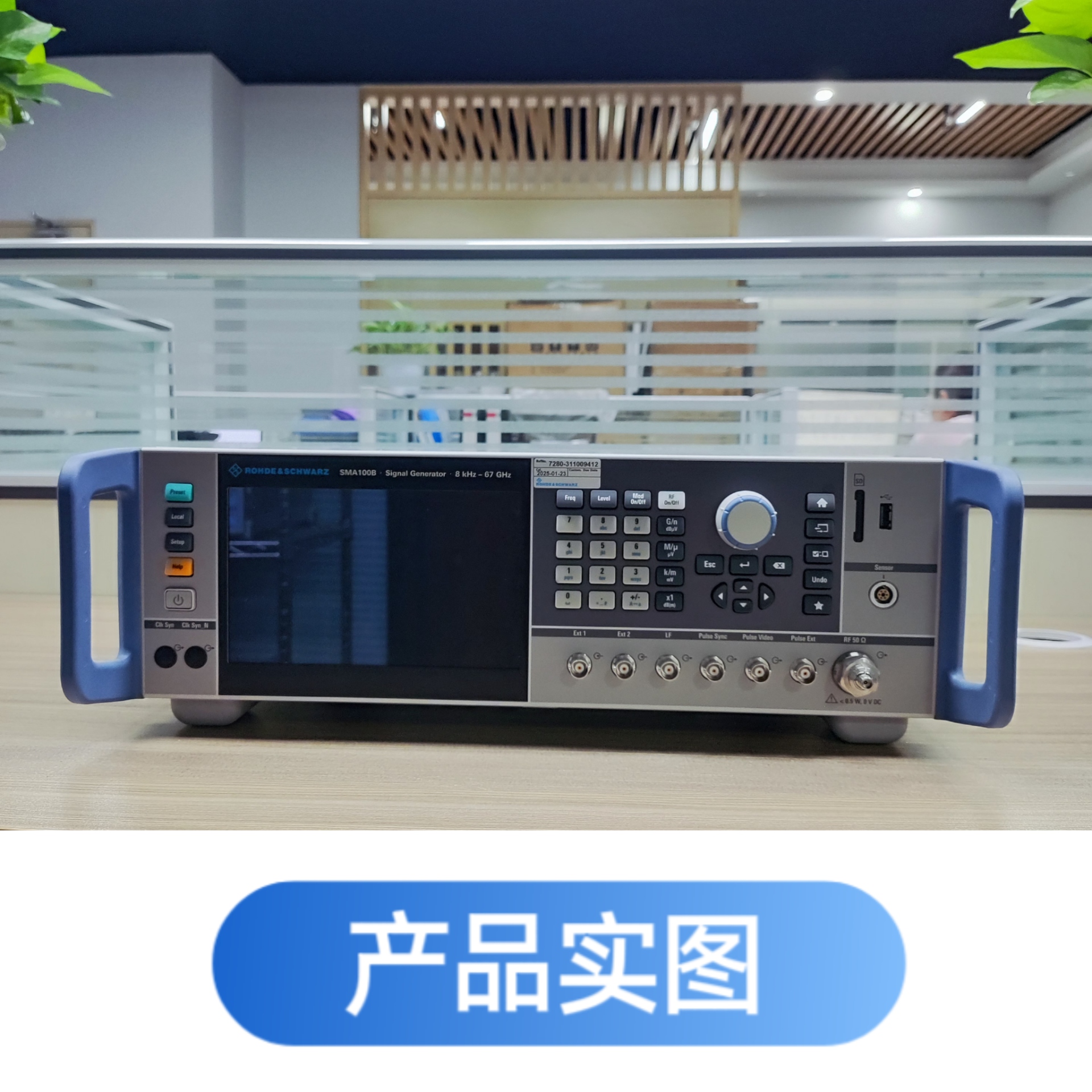

卓越的領先性能，最高67 GHz，使用上變頻器時可達 170 GHz  R&S?SMA100B 射頻和微波信號發生器提供優越性能。在維持最高輸出功率和最低諧波的同時提供純凈的輸出信號，優于同類產品。作為全球頭等的信號發生器，它可以完成射頻半導體、無線通信、航空航天和國防領域苛刻的模塊和系統測試與測量任務。

SMA 100B還是世界上唯一能夠提供額外第二路，可獨立設置，極度純凈和高達6GHZ同步時鐘信號的模擬信號源。在ADC測試時，SMA 100B自身提供獨立的極純凈的射頻信號和時鐘信號兩路信號源。羅德與施瓦茨公司可以用一臺SMA 100B代替其他廠商兩臺表的功能。

此外，SMA 100B采用電子步進衰減器，可以快速切換電平，提高測試速度，延長儀器使用壽命；SMA 100B有2U和3U機箱高度可選，2U適合ATE系統、嵌入式儀器，3U在前面板有更多接口，適合實驗室、桌面操作；SMA100B包含了R&S Legacy Pro程序，該程序可用來輕松替代自動化測試系統中羅德與施瓦茨和其他制造商的信號發生器，而無需修改測試軟件。

R&S?SMA100B射頻和微波信號發生器提供絲毫不含糊的頂尖性能。它在維持超高輸出功率的同時提供非常純凈的輸出信號，性能遠超競爭對手。作為全球領先的信號發生器，它可以完成射頻半導體、無線通信、航空航天以及國防領域最苛刻的組件、模塊和系統的測試與測量任務。R&S?SMA100B是所有需要極其純凈模擬信號場合的首選。在雷達應用中替代本振時，R&S?SMA100B可以生成具有低近載波單邊帶(SSB)相位噪聲的微波信號，使雷達系統能夠檢測到非常緩慢的目標。

測試模數轉換器(ADC)時，R&S?SMA100B能夠生成具有低抖動和超高無雜散動態范圍(SFDR)的信號。R&S?SMA100B還具有第二個獨立輸出，能夠同時為ADC測試提供寬帶相位噪聲非常低的純凈時鐘信號。在自動化生產環境中，R&S?SMA100B發生器可在提供超高輸出功率的同時保持低諧波，無需額外的放大器。使用R&S?SMA100B，不再需要在信號純度和高輸出功率間做出取舍。這是唯一能夠提供具有超高輸出功率和低諧波分量的信號的信號發生器，為高端模擬信號發生器樹立了新標桿。

主要特點：

頻率范圍：8 kHz 至 3、6、12.75、20、31.8、40、50 和 67 GHz（最高 72 GHz 過量程范圍）。使用 R&S?SZM 倍頻器可將頻率從 50 GHz 擴展到 170 GHz

10 GHz、10 kHz 偏移時，SSB 相位噪聲為 –132 dBc（典型值）

10 GHz、30 MHz 偏移時，寬帶噪聲為 –162 dBc（測量值）

在寬頻率范圍內最大輸出功率超過 30 dBm

功能多樣，包括用戶校正、閉環功率控制和高動態范圍不間斷電平掃描

極低的諧波

采用觸摸顯示屏的先進圖形用戶界面

輸出功率非常高

大動態范圍，出色的電平準確性，優異的電平可重復性

微波頻率范圍通常需要高額輸出功率，因為頻率越高，衰減越大。R&S?SMA100B提供不同的輸出功率級

以補償此類損耗。因此，無需使用下行外部放大器。輸出功率非常高（測量值）；

選用6GHz儀器時具有高達38dBm的高額輸出功率；

選用20 GHz儀器時，18GHz條件下超過30 dBm，20 GHz條件下超過28 dBm；

選用40GHz儀器時，20GHz至36GHz范圍內超過30dBm；

選用67GHz儀器時，40 GHz至65GHz范圍內超過22 dBm；

所有細節盡善盡美，方便用戶使用

輕松集成到測試系統，具備創新的操作特性

靈活的2HU或3HU外殼；

13HU，配有7大顯示屏和多個前面板連接器；

觸摸屏圖形用戶界面符合人體工程學；

常用菜單項可以添加到用戶菜單中，以便用戶可以從單個菜單；快速、簡單地訪問所有必要的設置；

R&S?SMA100B還具有一個帶代碼生成器的SCPI宏記錄器，可以自動記錄手動設置并創建可執行的；

MATLAB?腳本；

R&SLegacyPro:升級技術

翻新老舊的信號發生器

R&SLegacyPro使R&S?SMA100B能夠可靠模擬是德科技、安捷倫、惠普、安立和羅德與施瓦茨等供應商的多種傳統發生器。因此，R&S?SMA100B可部署在傳統系統中，無需大量更改軟件，有效延長正常運行時間，降低擁有成本，延長測試系統的服務壽命。

高端模數轉換器和數模轉換器組件測試，測量設備的真正性能每次推出新一代模數轉換器，模擬輸入帶寬和所需的時鐘頻率會隨之增加。有效位數增加，也會導致信噪比上升。這意味著要測試模數轉換器和數模轉換器，需要超過被測設備性能的超純凈高頻信號。R&S?SMA100B性能優異，可以優化被測設備，并率先使技術改進變得可行。

R&S?NRP功率探頭連接性

R&S?NRP功率探頭可連接到R&S?SMA100B;被測設備鮮少直接連接到發生器。發生器和被測設備通常通過電纜和其他組件相互連接。因此，參考面從發生器的射頻輸出端轉為被測設備。R&S?NRP功率探頭可連接至R&S?SMB10OB，以便在新參考面上進行準確校準（精度可達0.1dB）。

UCOR(用戶校正）

補償外部頻率響應被測設備通常通過長電纜或其他頻率相關組件連接至信號發生器，需要補償頻率響應。為此，R&S SMA10OB提供了用戶校正(UCOR)功能。與R&S NRP功率探頭結合使用，便可一鍵自動測定UCOR值。全新參考面提供獲得頻率響應補償?shù)纳漕l信號，以用于實施UCOR功能。

可變參考頻率輸入/輸出

Trade in your legacy signal generators

R&S?SMA100B提供多種方式輸出(或輸入）參考信號。采用R&S?SMAB-K704選件時，R&S?SMA100B

可具備1MHz至100MHz的可變外部參考頻率輸入，能夠輕松集成到現有測試環境中。接收的參考頻率也可分配給完全不同的參考輸出。

高動態范圍不間斷電平掃描

利用集成式自動電平控制（ALC)功能測量放大器的增益轉移函數或輸出飽和點時，信號發生器必須提供較寬的不間斷電平掃描范圍。配備R&S MAB-K724選件的R&S SMA100B具備以下特性:高動態范圍無間隔（不間斷）電平掃描；在整個電平掃描范圍內保持優秀的電平線性度。

應用領域：

R&S?SMA100B射頻和微波信號發生器作為全球領先的信號發生器，可完成射頻半導體、無線通信、航空航天和國防領域中最苛刻的模塊和系統測試與測量任務。具體應用場景包括但不限于：

雷達應用：用于替代本振（LO），生成具有極低迫近單邊帶（close-in SSB）相位噪聲的微波信號，使雷達系統能夠檢測到甚至是非常緩慢的目標。

模數轉換器（ADC）測試：能夠生成具有極高穩定性和最大無雜散動態范圍（SFDR）的信號，為ADC測試提供最純凈的時鐘信號。

自動化生產環境：憑借其超高的輸出功率和極低的諧波水平，確保在自動化生產環境中無需額外放大器就能滿足測試需求。

附加功能：

R&S?LegacyPro技術：使得SMA100B能夠在自動化測試系統中即插即用，無需更改測試軟件，同時能仿真多種傳統發生器的控制指令，如R&S?SMA100A、R&S?SMF100A、Keysight PSG、Keysight MXG等。
